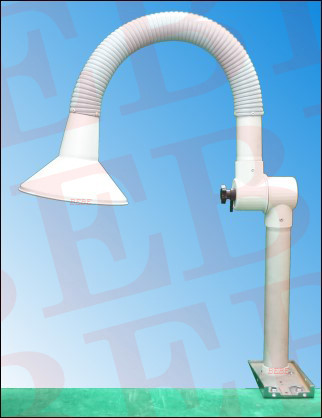

V-HTR313 定向管3吋3呎萬向集煙罩


BEBE®(比比) http://www.bebe.com.tw	空污防治：小型圓管萬向排煙罩	V-HTR313	定向管3"3呎萬象集煙罩 Flexible Swivel Regid Duct Type Joint Extraction Arm with Hoods for Fume, Smoke, dust, Chemical, Laboratory...	5B-R1

類別：

BEBE 萬向局部空污排煙罩

代碼：

5135313

型號：

V-HTR313

品名：

定向管3"3呎萬向集煙罩
　

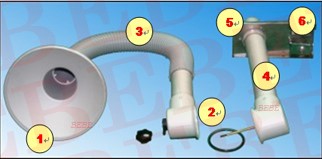

結構
及說明：

1.由固定底板,底座及夾扣套接1支3"ø共一段,兩端皆衍接附內襯圓墊圈之單邊紅色PP製關節,連接高級陽極處理鋁圓風管,再衍接3"3呎F-RB定向管至排煙罩。
2.關節處以兩外側各附調校鬆緊旋鈕之銅中心軸貫穿固定。
3.關節內附PP製杯型風量開關,供由關節外部控制抽煙罩開/關及抽風量。
4.由上項固定底板,底座,風管,關節,VD,鋁排煙罩..組成可360度旋轉上下左右任意懸空定位之耐蝕圓管定向排煙罩。

規格及特性：
排煙風罩：
尺吋為3'x10"x10"ø,鋁合金製陽極處理集煙罩。(標準品)
風量開關：
集煙罩前段關節內附與關節圓弧密切契合PP製杯型風量開關.供由關節外部旋鈕調整控製抽煙罩之開/關及抽風量
彎曲關節：
3"ø共1組,內襯+Teflon圓墊圈,銅製中心支撐軸內延心軸外套8公分D=5㎜線圈式圓管主支撐及平衡用彈簧為304不銹鋼材製作之PP製左右2側可定向及附定位卡榫紅色關節
排煙風管：
管徑OD=75㎜ø鋁合金風管高級陽極處理,管端衍接附排煙罩可任意上下左右之定向RB風管,分關節段及定向無段2段水平總長度為2呎長。

固定底座：
(固定支撐方式選配)
(+W)壁掛式(標配)

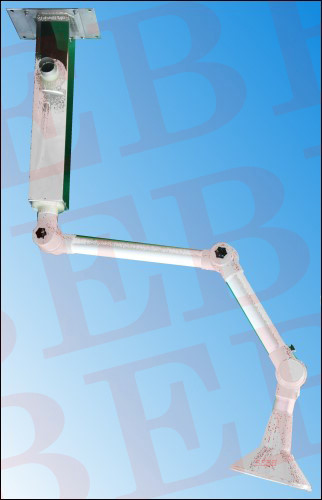

(+C)sus樓板懸吊,立柱式底座(立柱長1/2/3/4呎,側吸360度旋轉) (+CV為上吸穿透)
(+V)sus机台直立懸管式底座(上吸/360度旋轉) (+H)sus雙面穿越鎖固底板(中Via管孔)
(+E)sus桌板夾扣式底座(上吸/360度旋轉) (+F)天地立柱(2~5m) (+++)其他:…
固定底板：與固定底座分離之sus不銹鋼裝底板.固定孔尺寸為250*150*11mp,4 4孔供預先施工固定用,中間4支焊接螺絲供與固定底座及整組排煙罩簡易施工

一般用途:

電子,研發,個人焊錫排煙. "化學試驗室…排氣罩 "一般辦公室,廠房,泛用/美觀… 之排氣(靜壓1000pa以內)

備註:

本公司V-HT系列,系精緻易精準定位操作之萬向煙罩,其實際規劃設計應用時, 技師請以該款管徑,長度再加共6只(約合12LM)合掌式關節之90度彎頭,以計算為其摩擦壓力損失(另見技術資料). 其抽煙效果係取決於選用匹配抽風机所產生負壓力, 風量,及集煙罩含蓋面型式及操作距離角度.. 等. 歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.
產品標示請註明型號'產品名稱及再加註固定方式,如V-HT334+W
