BEBE®(比比)
http://www.bebe.com.tw |
F-TA |
鋁片自由管
FLEXIBLE
ALUMINIUM SHEET TUBE |
1D-1 |
|
|
|
|
| 類別： |
BEBE
繞性金屬片軟風管 |
| 型號： |
BEBE
F-TA |
| 電腦代碼： |
1060… |
| 產品名稱： |
鋁片自由管 |
| 規範簡略： |
厚0.12㎜鋁合金片,螺旋波浪小間距加強型,可自由彎曲及伸縮之可繞性鋁片風管。 |
| 結構及說明： |

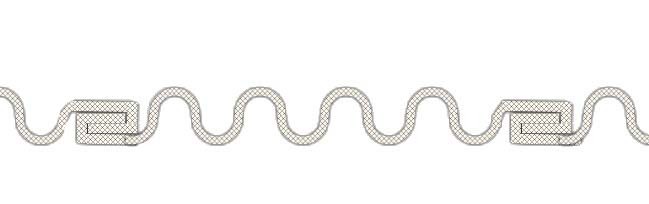

以厚度0.121㎜,寬60㎜之鋁合金片經精密製程壓製成每4螺旋型波浪即有一間距為36.4㎜之四層相互橫向加強緊密壓扣,高強度耐溫可自由彎曲伸縮之繞性鋁片自由管。 |
規格及特性：
 標準管徑：=3"~14"
每支長度：壓縮後長度=1m/支
(一般尺寸可拉伸至4m,大尺寸則遞減)
標準間距：36.4㎜時之伸張長度=4m/支
彎曲半徑：
=2D(最小=1.5D)
耐溫：250°C
耐壓：100㎜~300㎜/WG
|
|
|
| |
3"
76 |
4"
102 |
5"
127 |
6"
152 |
7"
178 |
8"
203 |
9"
229 |
10"
254 |
12"
305 |
14"
356 |
| 每支重G |
700 |
800 |
1000 |
1200 |
1400 |
1600 |
1700 |
1800 |
2000 |
2500 |
| 耐壓強度 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
1M/支 為單位製作則以間距P=36.4㎜時27.5圈長度為100公分,每支共計110圈.
本公司F-TA用料為鋁合金,厚=0.12㎜每4圈即有一4層之加強壓扣, 用料非 一
般同業0.079㎜以下每10圈才有加強用料多2~4倍強度則為4~8倍 |
|
| 備註： |
拉伸愈長,強度成反比(一般歐日美使用為保有適宜材質特性'強度…皆為不拉伸。僅於配合安裝施工需要時略拉伸及彎曲使用。) |
| 一般用途： |
各式設備,機器…等乾燥熱風(無需隔熱)之送排風
各式空調,通風耐中溫防火級易施工價廉輕質泛用風管。
小尺寸(4"以下)一般泛用於機械,製程…耐溫等送風
中尺寸(4"~8")一般泛用於高強度廚房排油煙機
中大尺寸(8"~16")一般泛用於易施工之熱風抽排氣 |
|
|
|
