空污防治：
产业用：万向悬臂抽气罩 |
V-HA632 |
铝悬臂式6"3段2M万向抽气罩(含60㎝RB+SUS底座)
Flexible. Swivel AL. Shaft Type Jaint Extraction Arm
with Hoods for Fume, Smoke, Duct, Chemical, Laboratory... |
 |
|
|
| 类别： |
BEBE 万向局部空污排烟罩 |
| 代码： |
5102632 |
| 型号： |
V-HA632 |
| 品名： |
铝悬臂式6"3段2M万向抽气罩(含60㎝RB+SUS底座) |
|
结构及
说明： |
由可先行拆卸安装,孔距为150x240㎜,10㎜ø x4预留固定孔,中间150x150㎜埋焊4支8㎜厚4㎜之不锈钢固定底板.衍接固定座,上端6"ø抽风圆管连接至主风管,下方供6"ø强韧难燃尼龙布绕性风管,4组公母粘扣由外部任意束紧悬吊于支撑铝悬臂连接到悬臂最终端之抽气罩.底板后侧2左右L型侧耳,前侧2上下固定耳栓供全组悬臂第一段U型含一侧关节用之主摇座.中间衬以摩擦来令片,合掌于另侧附延伸方管之梅花型支撑关节,由外部,无需任何工具即可以精美活动把手简易调校摩擦力,定位并以凹型42㎜铝合金方管套入.第1段长150㎝,第2段长50㎝,衍接最前端可上下左右万向复合小关节,附风量开关及外框金属内衬橡胶边条之一体成形管径6"外椭圆型框10"ø铝合金罩组成由此万向多段铝悬臂吊挂绕性抽风管之万向抽气罩. |
规格及特性：
 铝抽气罩：6"X10" ø精致铝合金一体机械模具加工成型椭圆型外,框加橡胶内衬金属边条之喇叭罩,附VD风量开关及把手.衍接于最后段小型可供上下,左右及旋转,任意固定之小关节.
 排 风 管：6"排气用难燃,强韧,内衬螺旋钢线支撑之尼龙布伸缩风管.由公母扣带共4组由外包覆可任意调整,固定,悬吊于多段铝悬臂.
 关 节：盘式梅花型支撑关节,用于第1段及第2段关节.中间衬以磨擦来令片材料.由外部可任意定位活动把手依需要任意调校磨擦阻力.供任意定位用. |
|
 铝 悬 臂：两段第一段150㎝第二段100㎝第三段50㎝轻质铝合金42㎜凹型方管.两端各衍接套入具凸型铝管之单片关节.供任意弯曲,悬空定位.
 主支撑弹簧及调校索：(臂长3M以上使用)长度3M及以上之悬臂为增加自持性,则于第1段悬臂上方直立高25㎝直杆,往下呈三角型力矩,加装拉伸弹簧至第1段关节尾端,可由外部微调伸张器及大调校之sus缆索.
 壁式固定方式：
| +W壁式 |

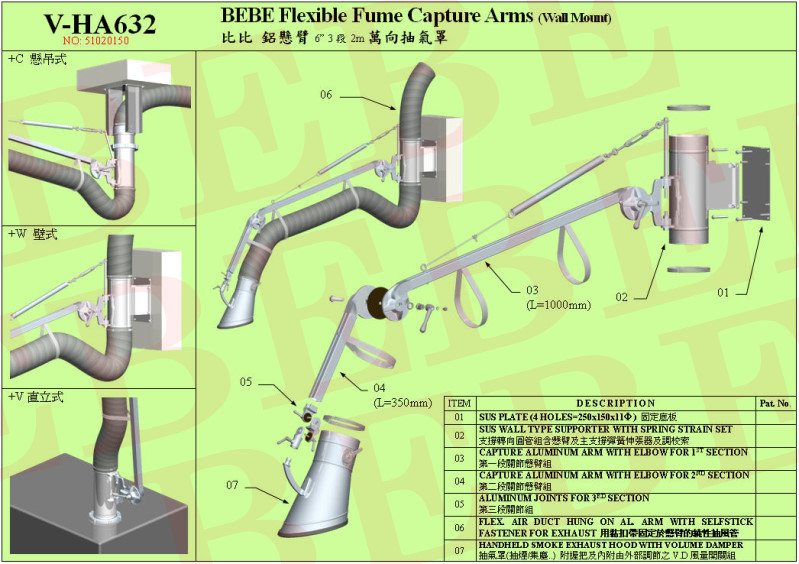

6"圆管后侧2左右L型侧耳以8mp 4孔连接至可预先拆卸固定之固定底板,前侧2上下固定耳栓供固定全组悬臂第一段U型主摇座关节,圆管上端连接至主抽风管.圆管下方连接绕性风管至最尾端之抽气罩. |
| +C悬吊式 |
| +V直立式 |
 固定底板：与固定底座分离之厚不锈钢安装底板尺寸175x273x4外框处4孔10㎜ø150x240 供预先施工固定用,中间4支150x150㎜ 8㎜ø焊接螺丝供与固定座及整组烟罩简易组装施工.
|
| |
一般
用途： |
泛用于各式工厂,工场,焊接,工务,厂务,机械,制程,保养,修理,训练,职校,印刷,食品,化学,环保,集尘…等,任何处所个局部空气污染,配合抽排烟,集尘,制程或废气…系统。最高效率,最易操作,最精简,经济之抽烟装置。 |
| 备注： |
 本公司各式局部万向抽气罩类繁
多,欢迎依需求正确选用.。
标准规格以外特注品单项产品5组
以下请另购零配件自行组装。
产品标示注明型号品名,除标准品
外,请另加注固定方式,如V-HA34+C.。 |
|
|
 |
|
