空污防治：
产业用：万向悬臂抽气罩 |
V-HAP533 |
铝悬管式5"3段3M万向排气罩(含50㎝RB+SUS旋管底座)
Flexible, Swivel, AL.Duct Type Joint Extraction Arm
with Hoods for Fume, Smoke, Duct, Chemical, Laboratory... |
 |
|
|
|
|
|
| 类别： |
BEBE 万向局部空污排烟罩 |
| 型号： |
5113533 |
| 代码： |
V-HAP533 |
| 品名： |
铝悬管式5"3段3M万向排气罩(含50㎝RB+SUS旋管底座) |
|
结构及
说明： |

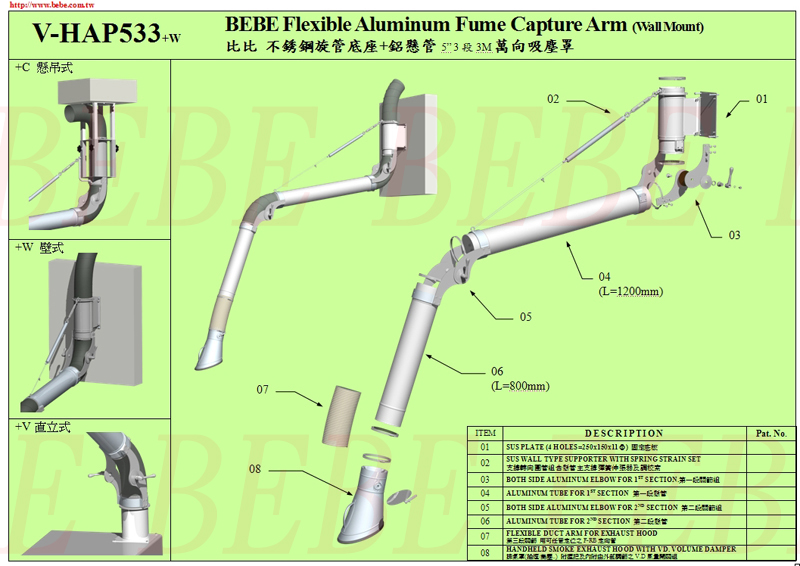

用排气管径5"ø共3段管端2侧各组合成任意定位关节支撑之万向铝合金圆管制悬管臂,水平长度3M,供左右175度(悬吊直立式=360度)转动,上下前后左右任意定位,内部平顺低风阻之万向悬管式排气,集尘风管及烟罩。
|
规格及特性：
 铝排气罩:V-HA-P13 精致铝合金一体成型(圆管径+10㎝=罩外框尺寸),框加橡胶内衬金属边条之喇叭罩,附VD风量开关及把手。衍接于V-HA-P05第3段第3段可任意旋转扭曲上下左右定位之F-RB定向管,左右,任意固定之关节。
 排气暨支撑铝风管：两段悬管由可可由外部调整之关节衍接,位于两外侧可弯关节之内侧C1,C2使用耐磨透明PU,C3~C8用绝缘P2C风管,C9~C10用AC耐酸碱P.P,…等绕性风管接两端排气用
 主支撑弹簧及调校索:V-HA-P12 长度3M整体较重悬管为增加自持性,则于第1段悬臂上 |
|
 悬管及臂:V-HAP-P,以阳极处理铝合金管充当低风阻排气集尘之支撑臂及排气风管。以扣除绕性风管连接端外之管端外部扣接拉环及用两侧各自单片关节连接至另端可供任意上下定位之关节及管 |
 关节:BEBE 2P式衍接2段圆管外侧,共2组4片及各一片盘型簧片,中间衬以磨擦来令片材料。由外部活动把手依需要任意调校'指向及磨擦阻力。 |
 固定悬管座方式：
| +W壁式 |
V-HAP022可左右175°旋转不锈钢悬管式底座,上下2孔用插梢固定于底板及4øSUS圆管内侧。侧耳各供BEBE
2P式关节前段固定。 |
| +C悬吊式 |
| +V直立式 |
|
 固定底板:以10㎜øx4,中心孔距150X240㎜不锈钢材质160x250㎜之悬臂底座固定底板,供膨涨螺丝,夹扣或焊接固定。. |
一般
用途： |
泛用于各式工厂,工场,焊接,工务,厂务,机械,制程,保养,修理,训练,职校,印刷,食品,化学,环保,集尘…等,任何处所供局部空气污染,配合抽排烟,集尘,制程或废气…系统。最高效率,美观,简节最易操作,最低风阻之排气装置。
|
| 备注： |
 本公司各式局部万向抽气罩类繁
多,欢迎依需求正确选用.。
标准规格以外特注品单项产品5组
以下请另购零配件自行组装。
产品标示注明型号品名,除标准品
外,请另加注固定方式,如V-HA34+C.。 |
|
|
 |
|
