空污防治：
產業用：萬向懸臂抽氣罩 |
V-HA634 |

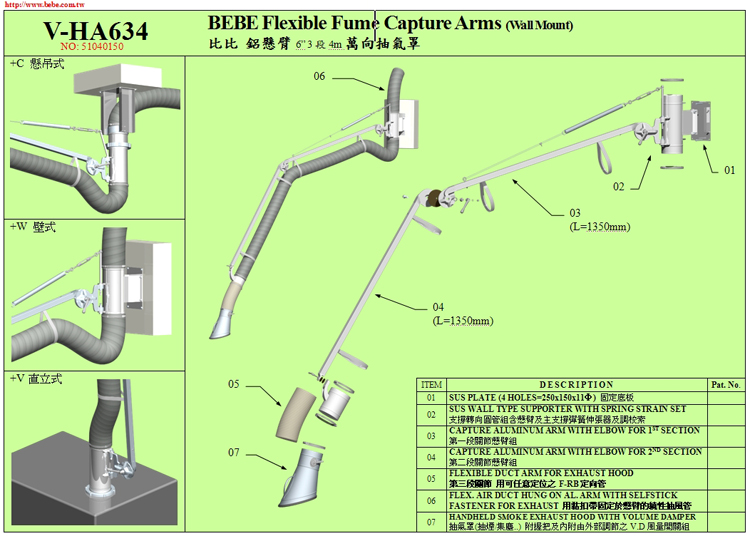

鋁懸臂吊管6"3段4M萬向抽氣罩
Flexible. Swivel AL. Shaft Type Jaint Extraction Arm
with Hoods for Fume, Smoke, Duct, Chemical, Laboratory... |
 |
|
|
| 類別： |
BEBE 萬向局部空污排煙罩 |
| 代碼： |
5102634 |
| 型號： |
V-HA634 |
| 品名： |
鋁懸臂吊管6"3段4M萬向抽氣罩 |
|
結構及
說明： |
由可先行拆卸安裝,孔距為150x240㎜,10㎜ø x4預留固定孔,中間150x150㎜埋焊4支8㎜厚4㎜之不銹鋼固定底板.衍接固定座,上端6"ø抽風圓管連接至主風管,下方供6"ø強韌難燃尼龍布繞性風管,4組公母粘扣由外部任意束緊懸吊於支撐鋁懸臂連接到懸臂最終端之抽氣罩.底板後側2左右L型側耳,前側2上下固定耳栓供全組懸臂第一段U型含一側關節用之主搖座.中間襯以摩擦來令片,合掌於另側附延伸方管之梅花型支撐關節,由外部,無需任何工具即可以精美活動把手簡易調校摩擦力,定位並以凹型42㎜鋁合金方管套入.第1段長150㎝,第2段長150㎝,第3段100㎝衍接最前端可上下左右萬向複合小關節,附風量開關及外框金屬內襯橡膠邊條之一體成形管徑6"外橢圓型框10"ø鋁合金罩組成由此萬向多段鋁懸臂吊掛繞性抽風管之萬向抽氣罩. |
規格及特性：
 鋁抽氣罩：6"X10" ø精緻鋁合金一體機械模具加工成型橢圓型外,框加橡膠內襯金屬邊條之喇叭罩,附VD風量開關及把手.衍接於最後段小型可供上下,左右及旋轉,任意固定之小關節.
 排 風 管：6"排氣用難燃,強韌,內襯螺旋鋼線支撐之尼龍布伸縮風管.由公母扣帶共4組由外包覆可任意調整,固定,懸吊於多段鋁懸臂.
 關 節：盤式梅花型支撐關節,用於第1段及第2段關節.中間襯以磨擦來令片材料.由外部可任意定位活動把手依需要任意調校磨擦阻力.供任意定位用.
 鋁 懸 臂：兩段第一段150㎝第二段100㎝第三段50㎝輕質鋁合金42㎜凹型方管.兩端各衍接套入具凸型鋁管之單片關節.供任意彎曲,懸空定位.
 主支撐彈簧及調校索：(臂長3M以上使用)長度3M及以上之懸臂為增加自持性,則於第1段懸臂上方直立高25㎝直桿,往下呈三角型力矩,加裝拉伸彈簧至第1段關節尾端,可由外部微調伸張器及大調校之sus纜索.
|
|
|
鋁 懸 臂：兩段第一段150㎝第二段100㎝第三段50㎝輕質鋁合金42㎜凹型方管.兩端各衍接套入具凸型鋁管之單片關節.供任意彎曲,懸空定位.
主支撐彈簧及調校索：(臂長3M以上使用)長度3M及以上之懸臂為增加自持性,則於第1段懸臂上方直立高25㎝直桿,往下呈三角型力矩,加裝拉伸彈簧至第1段關節尾端,可由外部微調伸張器及大調校之sus纜索.
 壁式固定方式：
| +W壁式 |
6"圓管後側2左右L型側耳以8mp 4孔連接至可預先拆卸固定之固定底板,前側2上下固定耳栓供固定全組懸臂第一段U型主搖座關節,圓管上端連接至主抽風管.圓管下方連接繞性風管至最尾端之抽氣罩. |
| +C懸吊式 |
| +V直立式 |
 固定底板：與固定底座分離之厚不銹鋼安裝底板尺寸175x273x4外框處4孔10㎜ø150x240 供預先施工固定用,中間4支150x150㎜ 8㎜ø焊接螺絲供與固定座及整組煙罩簡易組裝施工.
|
| |
一般
用途： |
泛用於靜壓1000pa以下各式工廠,工場,焊接,工務,廠務,機械,製程,保養,修理,訓練,職校,印刷,食品,化學,環保,集塵…等,任何處所個局部空氣污染,配合抽排煙,集塵,製程或廢氣…系統。最高效率,最易操作,最精簡,經濟之抽煙裝置。
|
| 備註： |
 本公司各式局部萬向抽氣罩類繁
多,歡迎依需求正確選用.。
標準規格以外特註品單項產品5組
以下請另購零配件自行組裝。
產品標示注明型號品名,除標準品
外,請另加註固定方式,如V-HA34+C.。 |
|
|
 |
設計變更通知: 自2013/6/10 起上圖#05第三段關節內部結構變更如下圖,外觀使用繞性抽風管(不再使用定向管)。
|
|
