空污防治：
產業用：萬向懸臂抽氣罩 |
V-HAP433 |
鋁懸管4"3段3M萬向排氣罩(含40㎝RB+SUS旋管底座)
Flexible, Swivel, AL.Duct Type Joint Extraction Arm
with Hoods for Fume, Smoke, Duct, Chemical, Laboratory... |
 |
|
|
|
|
| 類別： |
BEBE 萬向局部空污排煙罩 |
| 型號： |
5113433 |
| 代碼： |
V-HAP433 |
| 品名： |
鋁懸管4"3段3M萬向排氣罩(含40㎝RB+SUS旋管底座) |
|
結構及
說明： |

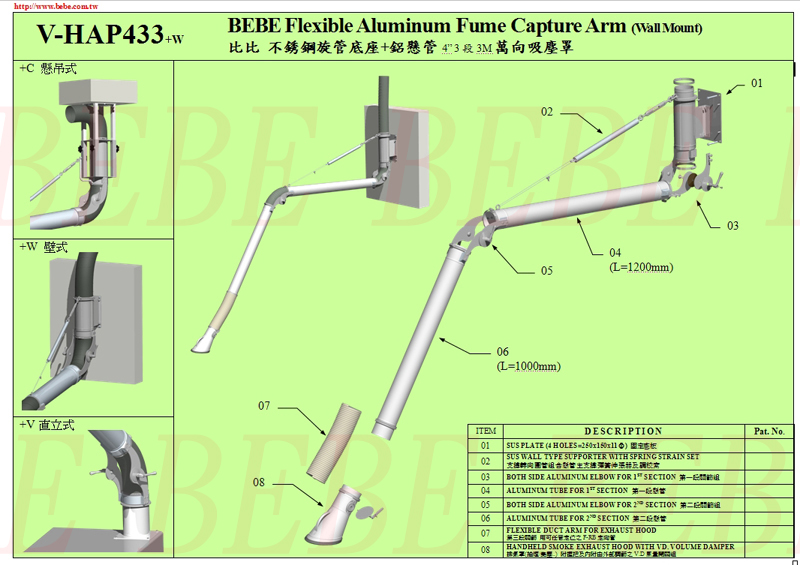

用排氣管徑4"ø共3段管端2側各組合成任意定位關節支撐之萬向鋁合金圓管製懸管臂,水平長度3M,供左右175度(懸吊直立式=360度)轉動,上下前後左右任意定位,內部平順低風阻之萬向懸管式排氣,集塵風管及煙罩。 |
規格及特性：
 鋁排氣罩:V-HA-P13 精緻鋁合金一體成型(圓管徑+10㎝=罩外框尺寸),框加橡膠內襯金屬邊條之喇叭罩,附VD風量開關及把手。衍接於V-HA-P05第3段第3段可任意旋轉扭曲上下左右定位之F-RB定向管,任意固定之關節。
 排氣暨支撐鋁風管：兩段懸管由可可由外部調整之關節衍接,位於兩外側可彎關節之內側C1,C2使用耐磨透明PU,C3~C8用絕緣P2C風管,C9~C10用AC耐酸鹼P.P,…等繞性風管接兩端排氣用
 主支撐彈簧及調校索:V-HA-P12 長度3M整體較重懸管為增加自持性,則於第1段懸臂上方直立高25㎝直桿,往下呈三角型力矩,加裝拉伸彈簧至第1段關節尾端,可由外部微調伸張器及大調校之sus纜索。 (2M及以下則無) |
|
|
 懸管及臂:V-HAP-P,以陽極處理鋁合金管充當低風阻排氣集塵之支撐臂及排氣風管。以扣除繞性風管連接端外之管端外部扣接拉環及用兩側各自單片關節連接至另端可供任意上下定位之關節及管。 |
 關節:BEBE 2P式衍接2段圓管外側,共2組4片及各一片盤型簧片,中間襯以磨擦來令片材料。由外部活動把手依需要任意調校'指向及磨擦阻力。 |
 固定懸管座方式：
| +W壁式 |
V-HAP022可左右175°旋轉不銹鋼懸管式底座,上下2孔用插梢固定於底板及4øSUS圓管內側。側耳各供BEBE
2P式關節前段固定。 |
| +C懸吊式 |
| +V直立式 |
|
| |
 固定底板:以10㎜øx4,中心孔距150X240㎜不銹鋼材質160x250㎜之懸臂底座固定底板,供膨漲螺絲,夾扣或焊接固定。 |
一般
用途： |
泛用於靜壓1000pa以下各式工廠,工場,焊接,工務,廠務,機械,製程,保養,修理,訓練,職校,印刷,食品,化學,環保,集塵…等,任何處所供局部空氣污染,配合抽排煙,集塵,製程或廢氣…系統。最高效率,美觀,簡節最易操作,最低風阻之排氣裝置。
|
| 備註： |
 本公司各式局部萬向抽氣罩類繁
多,歡迎依需求正確選用.。
標準規格以外特註品單項產品5組
以下請另購零配件自行組裝。
產品標示注明型號品名,除標準品
外,請另加註固定方式,如V-HA34+C.。 |
|
|
 |
|
