BEBE 萬向局部空污排煙罩 |
| 代碼： |
50143350P
|
| 型號： |
V-HTP233
|
| 品名： |

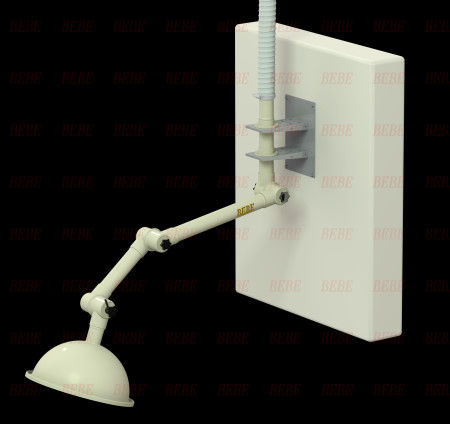

p.p.圓管耐蝕2"3段3呎萬向排煙罩(灰)
|
結構及
說明： |
1.由固定底板,底座及夾扣套接3支2"ø20"+12"+5"㎝共三段,兩端皆衍接附內襯圓墊圈之單邊灰色PP製關節,連接耐酸鹼灰色之PP材質圓風管.
2.每段管及關節處以兩外側各附調校鬆緊旋鈕之sus中心軸貫穿固定.
3.最近14"圓型PP罩端第三段處關節內附PP製杯型與關節內部密合之風量開關,供由關節外部調整以控制抽煙罩開/關 及抽風量.
4.由上項固定底板,底座,風管,關節,VD,pp排煙罩..組成可360度旋轉每段關節略能上下左右任意懸空定位之耐蝕圓管萬向排煙罩. |
規格及特性：
 排煙風罩：半透明白霧面PP材質,尺寸為2"X14"X6"(P.S.透明14"PVC或10"ø紅色鋁烤漆...等為選用品)
 風量開關：集煙罩前段關節內附與關節圓弧密切契合PP製杯型風量開關.供由關節外部旋鈕調整控制窗部V.D 之開/關及抽風量
 彎曲關節：2"ø共3組,內襯+Teflon圓墊圈,不銹鋼中心支撐軸內延心軸外套8公分D=6㎜線圈式圓管主支撐及平衡用彈簧皆為304不銹鋼材製作之PP製左右2側可定向及附定位卡榫灰色關節
 排煙暨支撐pp風管：管徑OD=50㎜øPP風管(polypropylene德國灰)耐蝕'耐酸鹼風管共3段20"+12"+5"平總長度為3呎長.
|
|
|
 固定底座：
| 煙罩用不銹鋼底座固定/支撐方式(選配) |
範圍 |
排煙方向 |
| 1 |
+W |
壁式側面固定 |
◎ |
SUS懸管底座固定於牆面或機檯側面 |
180 |
向上排煙 |
| 2 |
+C |
方型立柱懸吊 |
◎ |
SUS懸管方型立柱倒懸吊固定於樓板(立柱長度有1至4呎(120公分)供選用) |
360 |
頂部側面排煙 |
| 3 |
+V |
機台直立式： |
△ |
SUS懸管座固定於移動機台等直立式,供360旋轉,向下排煙。 |
360 |
向下排煙 |
| 4 |
+H |
雙面穿牆鎖固板 |
△ |
SUS無塵庫板強化鎖固底板
(+HV=立柱等直管穿透VIA可用) |
360 |
向上(或下)排煙 |
| 5 |
+E |
板夾式： |
◎ |
簡易輕型桌檯面料架板式夾扣之支撐臂 (如檯燈蛇管) |
360 |
向下排煙 |
| 6 |
+F |
樓板式天地管柱 |
△ |
鍍鋅伸縮上下頂逼樓地板圓管立柱，供底座鎖固用。 |
180 |
向上(或下)排煙 |
| 7 |
其他.. |
|
|
|
|
|
 固定底板：與固定底座分離之sus不銹鋼裝底板.外框處150*250*11mmø共4孔供預先施工固定用,中間4支焊接螺絲供與固定底座及整組排煙罩簡易施工 |
| |
 一般
用途: |
 電子,研發,個人焊錫排煙."化學試驗室…排氣罩 "一般辦公室,廠房,泛用/美觀… 之排氣(靜壓1000pa以內) |
 備註: |
本公司V-HT系列,系精緻易精準定位操作之萬向煙罩,其實際規劃設計應用時, 技師請以該款管徑,長度再加共6只(約合12LM)合掌式關節之90度彎頭,以計算為其摩擦壓力損失(另見技術資料). 其抽煙效果係取決於選用匹配抽風机所產生負壓力, 風量,及集煙罩含蓋面型式及操作距離角度.. 等. 歡迎依需求正確選用。
本公司各式局部萬向排氣罩種類繁多.歡迎依需求正確選用.
產品標示請註明型號'產品名稱及再加註固定方式,如V-HT334+W |
|
|
